如今，人们对家庭生活热水的需求已经不单单停留在简单的热水供应功能，同时还对热水供应量、热水供应的可持续性、热水供应温度和水量恒定性、热水产出速度等提出诸多要求。

今天铂图电气带您对壁挂炉生活热水4种常见供给方式进行分析。

01

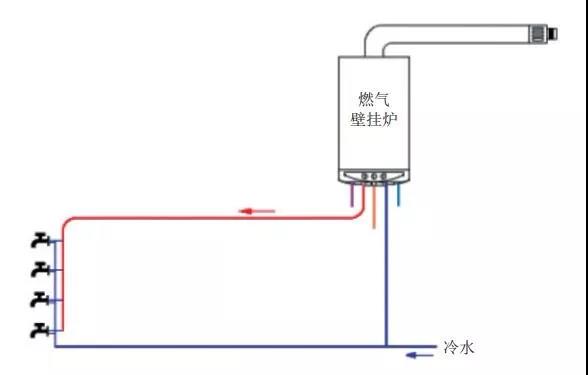

传统壁挂炉生活热水的安装运用如图所示：

优点：安装简单，节省管材且无需增加其他辅件。缺点：每次使用生活热水时，需先放掉一部分热水管道内存留的冷水，冬季不能满足多个热水点同时洗浴的需要。

02

为解决每次使用生活热水时，需先放掉一部分热水管道内存留冷水的问题，大家常在安装热水管道时，做成闭路循环系统外加一个小循环泵，循环泵的启停采用人工控制、时间定时控制或以温度来控制。每次需用生活热水时须先启动循环水泵加热热水管道里存留的冷水，避免水资源的浪费。

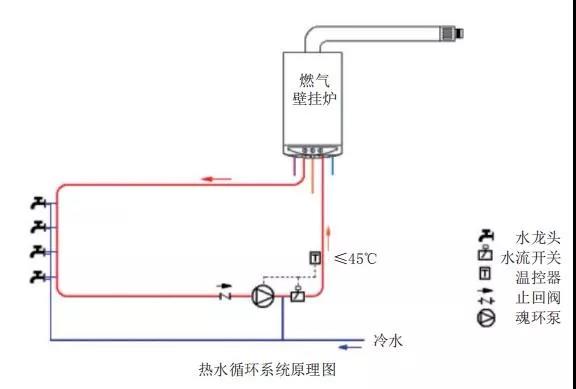

其有两个弊端，一是需每次到循环泵开关处人工启停一下循环泵，很不方便；二是设置定时后不能和用户随时保持同步，而温度控制更是造成循环泵不必要的运转，带来一定的电能浪费且会影响冬季采暖。下图为比较成熟的热水直供循环系统，可供借鉴：

特点：多点均可远程控制生活热水循环任何时间段，当对热水有需求时，启动一下热水循环即可，满足热水即开即热要求，无热水需求时热水无需循环，节约水资源，节约能源。

工作程序：家庭任何一个热水龙头需要热水时，只需要点动一下热水龙头，激活循环水泵工作，壁挂炉启动工作加热生活热水，根据用水点的远近10～30秒钟即可提供热水。当无人使用热水时，管道循环热水达到设置水温后，温控器切断电源，循环泵停止工作。

03

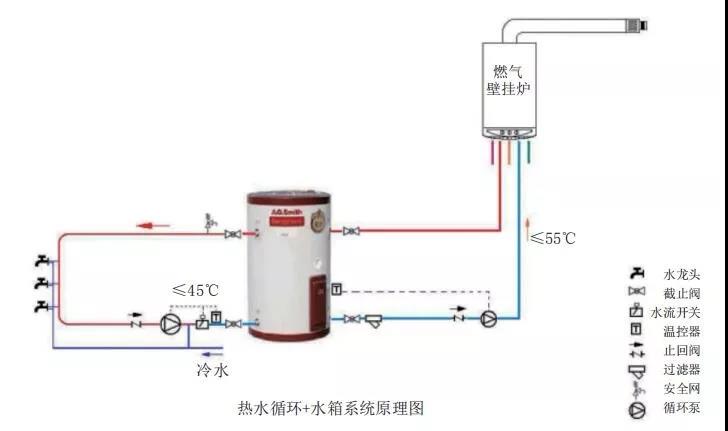

当别墅内需求大流量生活热水或多头同时需求热水时，可采用热水循环+热水箱+壁挂炉系统方式。

特点：提供大流量热水，可满足多点热水同时使用的需要，多点均可远程控制生活热水循环，节约水资源、节约能源，满足热水即开热要求，无热水需求时热水无需循环，经济方便又科学。

04

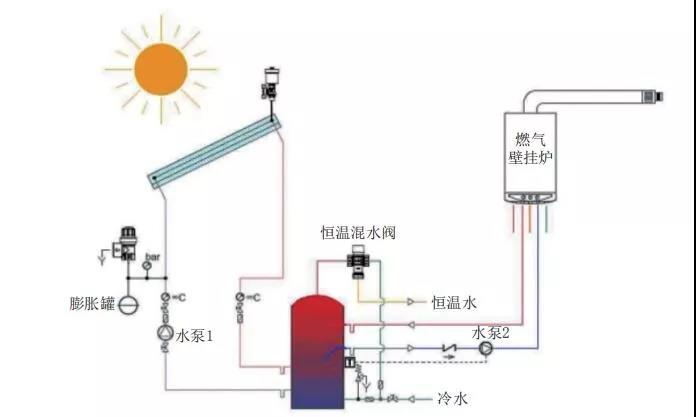

太阳能和壁挂炉的结合，充分利用太阳能，壁挂炉作提供生活热水的补充加热。如图所示：

壁挂炉对热水箱辅助加热由水泵2控制，水泵2的运转启停是根据当地日照的长短，用户使用热水的习惯规律，由控制水泵的温度控制器和时间控制器共同控制。

水箱内的热水白天由太阳能加热，控制水泵2的水箱温度控制器可以设置在50℃、时间控制器设置在17～22点闭合动作，在此时间段，水箱热水若达到设置温度，壁挂炉则不对水箱进行加热。当连续阴雨天或落日后，热水没有达到用户的洗浴温度，温度、时间控制器闭合，水泵2运转，壁挂炉工作对热水箱进行辅助加热以满足用户的热水需求。
